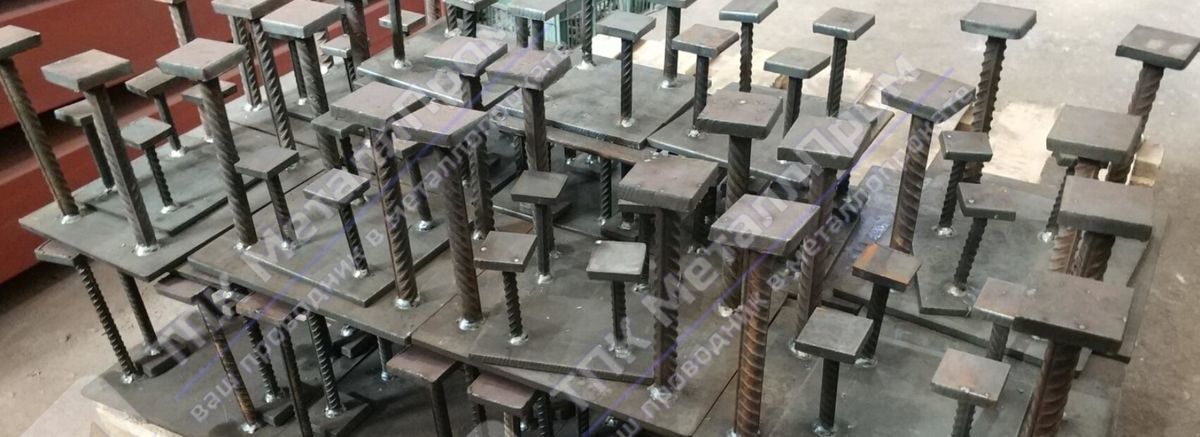

Закладные изделия МН 401-418

Закладные изделия МН 401-418 серии 1.400-15 заказать по выгодной цене в Томске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 401 до МН 418 представлены ниже.

Закладные изделия МН 401-418, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

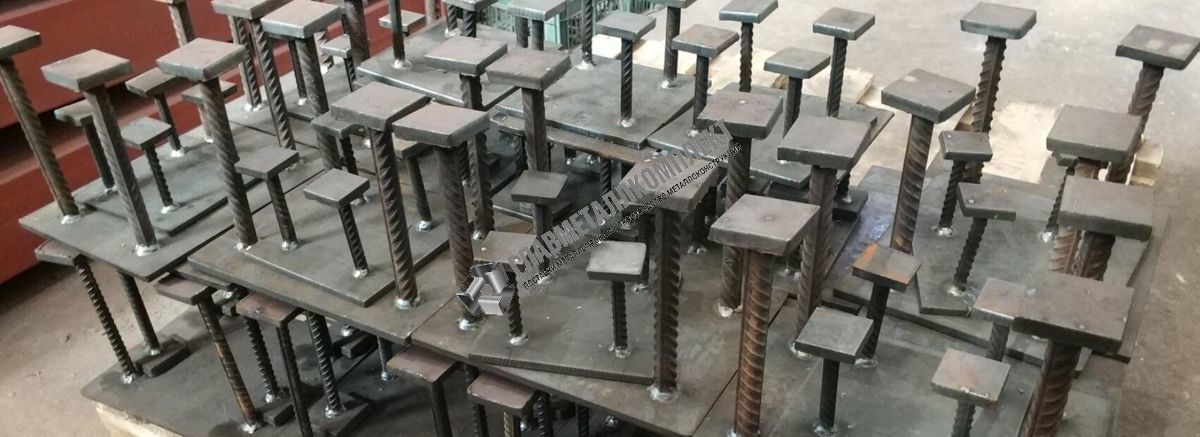

Закладные детали МН 401-418: технические характеристики и чертежи

Закладные изделия МН 401
Наименование характеристики Обозначение Значение закладных изделий
МН 401-1 МН 401-2
Закладные изделия МН 401
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров 2ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4
Итого, кг 1.4 1.3
Обозначение детали 1.400-15.B1.410 1.400-15.B1.410-01
Закладные изделия МН 402
Наименование характеристики Обозначение Значение закладных изделий
МН 402-1 МН 402-2
Закладные изделия МН 402
Размер пластины, мм А 150
Размер пластины, мм B 150
Размер пластины, мм б 6
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров 2ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4
Итого, кг 1.6 1.5
Обозначение детали 1.400-15.B1.410-02 1.400-15.B1.410-03
Закладные изделия МН 403
Наименование характеристики Обозначение Значение закладных изделий
МН 403-1 МН 403-2
Закладные изделия МН 403
Размер пластины, мм А 150
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров 2ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4
Итого, кг 1.9 1.8
Обозначение детали 1.400-15.B1.410-04 1.400-15.B1.410-05
Закладные изделия МН 404
Наименование характеристики Обозначение Значение закладных изделий
МН 404-1 МН 404-2
Закладные изделия МН 404
Размер пластины, мм А 150
Размер пластины, мм B 250
Размер пластины, мм б 6
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров 2ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4
Итого, кг 2.3 2.2
Обозначение детали 1.400-15.B1.410-06 1.400-15.B1.410-07
Закладные изделия МН 405
Наименование характеристики Обозначение Значение закладных изделий
МН 405-1 МН 405-2
Закладные изделия МН 405
Размер пластины, мм А 200
Размер пластины, мм B 150
Размер пластины, мм б 6
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6 0.5
Итого, кг 2 1.9
Обозначение детали 1.400-15.B1.420 1.400-15.B1.420-01
Закладные изделия МН 406
Наименование характеристики Обозначение Значение закладных изделий
МН 406-1 МН 406-2
Закладные изделия МН 406
Размер пластины, мм А 200
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6 0.5
Итого, кг 2.5 2.4
Обозначение детали 1.400-15.B1.420-02 1.400-15.B1.420-03
Закладные изделия МН 407
Наименование характеристики Обозначение Значение закладных изделий
МН 407-1 МН 407-2
Закладные изделия МН 407
Размер пластины, мм А 200
Размер пластины, мм B 250
Размер пластины, мм б 6
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6 0.5
Итого, кг 3 2.9
Обозначение детали 1.400-15.B1.420-04 1.400-15.B1.420-05
Закладные изделия МН 408
Наименование характеристики Обозначение Значение закладных изделий
МН 408-1 МН 408-2
Закладные изделия МН 408
Размер пластины, мм А 250
Размер пластины, мм B 150
Размер пластины, мм б 6
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6 0.5
Итого, кг 2.4 2.3
Обозначение детали 1.400-15.B1.420-06 1.400-15.B1.420-07
Закладные изделия МН 409
Наименование характеристики Обозначение Значение закладных изделий
МН 409-1 МН 409-2
Закладные изделия МН 409
Размер пластины, мм А 250
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6 0.5
Итого, кг 3 2.9
Обозначение детали 1.400-15.B1.420-08 1.400-15.B1.420-09
Закладные изделия МН 410
Наименование характеристики Обозначение Значение закладных изделий
МН 410-1 МН 410-2
Закладные изделия МН 410
Размер пластины, мм А 250
Размер пластины, мм B 250
Размер пластины, мм б 6
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6 0.5
Итого, кг 3.5 3.4
Обозначение детали 1.400-15.B1.420-10 1.400-15.B1.420-11
Закладные изделия МН 411
Наименование характеристики Обозначение Значение закладных изделий
МН 411-1 МН 411-2
Закладные изделия МН 411
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 6
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Количество и диаметр анкеров 6ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.7
Итого, кг 3.6 3.5
Обозначение детали 1.400-15.B1.420-12 1.400-15.B1.420-13
Закладные изделия МН 412
Наименование характеристики Обозначение Значение закладных изделий
МН 412-1 МН 412-2
Закладные изделия МН 412
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 6
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Количество и диаметр анкеров 6ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 3.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.7
Итого, кг 4.3 4.2
Обозначение детали 1.400-15.B1.420-14 1.400-15.B1.420-15
Закладные изделия МН 413
Наименование характеристики Обозначение Значение закладных изделий
МН 413-1 МН 413-2
Закладные изделия МН 413
Размер пластины, мм А 250
Размер пластины, мм B 400
Размер пластины, мм б 6
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Количество и диаметр анкеров 6ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 4.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.7
Итого, кг 5.5 5.4
Обозначение детали 1.400-15.B1.420-16 1.400-15.B1.420-17
Закладные изделия МН 414
Наименование характеристики Обозначение Значение закладных изделий
МН 414-1 МН 414-2
Закладные изделия МН 414
Размер пластины, мм А 60
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм b1 250
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.9
Итого, кг 3.8 3.7
Обозначение детали 1.400-15.B1.430 1.400-15.B1.430-01
Закладные изделия МН 415
Наименование характеристики Обозначение Значение закладных изделий
МН 415-1 МН 415-2
Закладные изделия МН 415
Размер пластины, мм А 100
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм b1 250
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 4.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.9
Итого, кг 5.7 5.6
Обозначение детали 1.400-15.B1.430-02 1.400-15.B1.430-03
Закладные изделия МН 416
Наименование характеристики Обозначение Значение закладных изделий
МН 416-1 МН 416-2
Закладные изделия МН 416
Размер пластины, мм А 150
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм b1 250
Количество и диаметр анкеров 4ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 7.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.9
Итого, кг 8.1 8
Обозначение детали 1.400-15.B1.430-04 1.400-15.B1.430-05
Закладные изделия МН 417
Наименование характеристики Обозначение Значение закладных изделий
МН 417-1 МН 417-2
Закладные изделия МН 417
Размер пластины, мм А 200
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм b1 250
Количество и диаметр анкеров 8ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 9.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.1 1
Итого, кг 10.5 10.4
Обозначение детали 1.400-15.B1.430-06 1.400-15.B1.430-07
Закладные изделия МН 418
Наименование характеристики Обозначение Значение закладных изделий
МН 418-1 МН 418-2
Закладные изделия МН 418
Размер пластины, мм А 250
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм b1 250
Количество и диаметр анкеров 8ф8AIII
Размер, мм l 300 250
Размер, мм h 120 70
Выборка стали на 1 изделие (профильная сталь), кг -б=6 11.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.1 1
Итого, кг 12.9 12.8
Обозначение детали 1.400-15.B1.430-08 1.400-15.B1.430-09
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление комплекта мачт связей и прожекторных мачт ПМС-24
Изготовление комплекта мачт связей и прожекторных мачт ПМС-24

Изготовлен и отгружен (12.01.2022 г.) комплект опорных и ограждающих элементов мачт связи МС-31,7 (4 шт.), а также прожекторных мачт ПМС-24 (4шт.)

Изготовление гофрированного листа
Изготовление гофрированного листа

Для клиента республики Башкортостан по госзаказу изготовлен гофрированный лист 2х1000х250х30х2500 ГОСТ 9234-74 Ст3пс/сп в количестве 22 шт. Изготовили за 2 смены.

Монтаж металлоконструкций на Леруа Мерлен (ноябрь-декабрь 2022)
Монтаж металлоконструкций на Леруа Мерлен (ноябрь-декабрь 2022)
Лист гофрированный 15.10.2022
Лист гофрированный 15.10.2022

Для укрытия буровой площадки изготовлен гофрированный лист 1,5х1115х30х50х80х2500 по спецпроекту заказчика. Изготовление заняло 12 часов без пересменки, т.к. материал требовался «еще вчера»

Шпильки ф24 21.10.2022
Шпильки ф24 21.10.2022

Изготовлена пробная партия тяговых шпилек М24 L=1670мм в кол-ве 200шт. для трамвайных путей в мкр. Академический г. Екатеринбурга. Производительность на данном типоразмере составила 46-50 шт в рабочую смену 8 часов.

КС мачта связи 20.10.2022
КС мачта связи 20.10.2022

Выполнение контрольной сборки антенной мачты связи на открытой площадке ООО «ТПК Металлпром». Сборка 6 секций выполнена за 5 рабочих смен. Задействовано 2 сборщика, стропальщик, манипулятор 5 тонн.

Навесы 10.10.2022
Навесы 10.10.2022
Лист гофрированный 12.10.2022
Лист гофрированный 12.10.2022

Для речного порта г. Архангельск изготовлен гофрированный лист 2х1030х450х25 ГОСТ 10551-75 Ст3сп/пс в кол-ве 13шт. Перевозка с Екатеринбурга была согласована сборным грузом, что значительно сэкономило заказчику расходы на перемещение.

Фермы металлические
Фермы металлические

Фермы из профильной трубы различного сечения 27 тн выполнено за 7 рабочих смен.

Соединительные фланцы фрезерованы, а отверстия сверлены.

РМК 7 комплектов
РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта
Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм
Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий
Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации
Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля
Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика
Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки
Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Сваи для газпрома
Проект Салехард
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Кудрявцев Сергей Владимирович
Кудрявцев Сергей Владимирович
Руководитель направления Металлоконструкций
Пономарев Николай Александрович
Пономарев Николай Александрович
Руководитель отдела продаж
Русских Олеся Александровна
Русских Олеся Александровна
Главный бухгалтер
Плишкина Наталья Геннадьевна
Плишкина Наталья Геннадьевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
