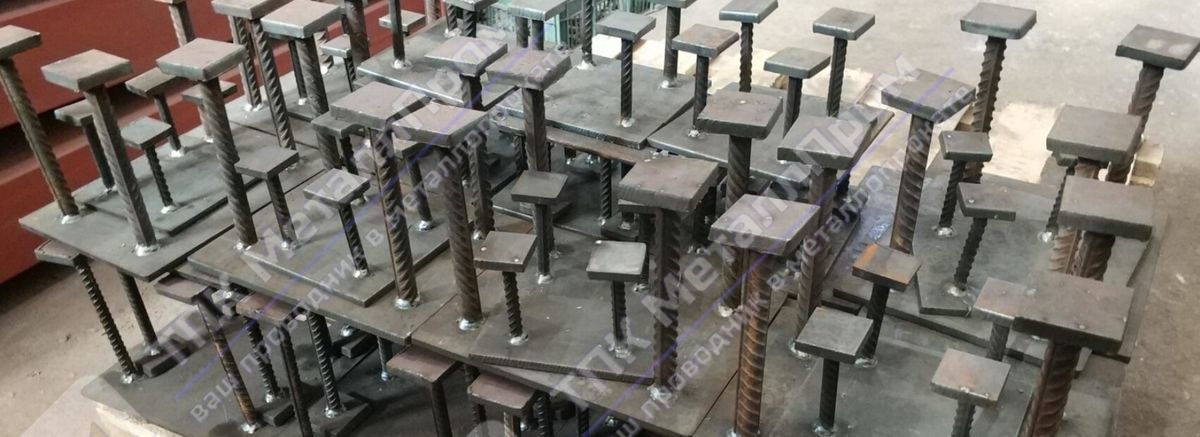

Закладные изделия МН 101-164

Закладные изделия МН 101-164 серии 1.400-15 заказать по выгодной цене в Томске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 101 до МН 164 представлены ниже.

Закладные изделия МН 101-164, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

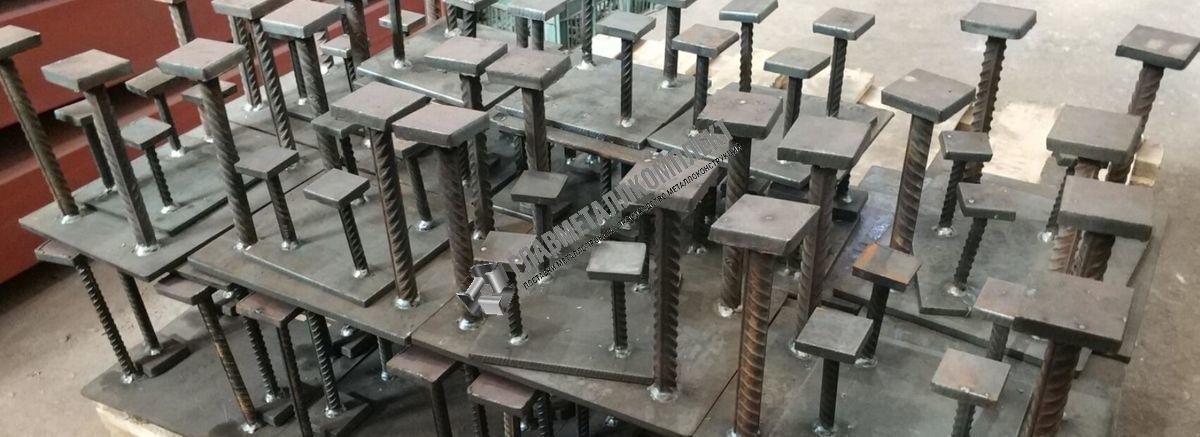

Закладные детали МН 101-164: технические характеристики и чертежи

Закладные изделия МН 101
Наименование характеристики Обозначение Значение закладных изделий
МН 101-1 МН 101-3 МН 101-6
Закладные изделия МН 101
Размер пластины, мм А 60
Размер пластины, мм B 100
Размер пластины, мм б 6
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 60
Привязки анкеров, мм b2 20
Количество и диаметр анкеров   2ф8AIII
Длина анкеров, мм L 300 200 80
Размеры пластин усиления и кол-во, мм     40х40х8 (2 штуки)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0,3
Выборка стали на 1 изделие (профильная сталь), кг -б=8   0,2
Выборка стали на 1 изделие (арматура AIII ф8), кг 0,3 0,2 0.1
Итого, кг   0,6 0,5 0,6
Обозначение детали   1.400-15.B1.110 1.400-15.B1.110-01 1.400-15.B1.110-02
Закладные изделия МН 102
Наименование характеристики Обозначение Значение закладных изделий
МН 102-1 МН 102-3 МН 102-6
Закладные изделия МН 102
Размер пластины, мм А 60
Размер пластины, мм B 150
Размер пластины, мм б 6
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров   2ф8AIII
Длина анкеров, мм L 300 200 80
Размеры пластин усиления и кол-во, мм     40х40х8 (2 штуки)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0,3
Выборка стали на 1 изделие (профильная сталь), кг -б=8   0,2
Выборка стали на 1 изделие (арматура AIII ф8), кг 0,3 0,2 0.1
Итого, кг   0,7 0,6 0,7
Обозначение детали   1.400-15.B1.110-03 1.400-15.B1.110-04 1.400-15.B1.110-05
Закладные изделия МН 103
Наименование характеристики Обозначение Значение закладных изделий
МН 103-1 МН 103-3 МН 103-6
Закладные изделия МН 103
Размер пластины, мм А 60
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   2ф8AIII
Длина анкеров, мм L 300 200 80
Размеры пластин усиления и кол-во, мм     40х40х8 (2 штуки)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0,6
Выборка стали на 1 изделие (профильная сталь), кг -б=8   0,2
Выборка стали на 1 изделие (арматура AIII ф8), кг 0,3 0,2 0.1
Итого, кг   0,9 0,8 0,9
Обозначение детали   1.400-15.B1.110-06 1.400-15.B1.110-07 1.400-15.B1.110-08
Закладные изделия МН 104
Наименование характеристики Обозначение Значение закладных изделий
МН 104-1 МН 104-3 МН 104-6
Закладные изделия МН 104
Размер пластины, мм А 60
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   5ф8AIII
Длина анкеров, мм L 300 200 80
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.8
Выборка стали на 1 изделие (профильная сталь), кг -б=8 2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0,6 0,4 0,2
Итого, кг   3.4 3.2 3.5
Обозначение детали   1.400-15.B1.110-09 1.400-15.B1.110-10 1.400-15.B1.110-11
Закладные изделия МН 105
Наименование характеристики Обозначение Значение закладных изделий
МН 105-1 МН 105-2 МН 105-3 МН 105-4 МН 105-5 МН 105-6
Закладные изделия МН 105
Размер пластины, мм А 100
Размер пластины, мм B 100
Размер пластины, мм б 6
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 60
Привязки анкеров, мм b2 20
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0.5 0.5 0.4 0.4 0.4 0.4
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0,5 0,4 0,3 0,5 0,4 0,1
Итого, кг   1 0.9 0.8 1.4 1.3 1
Обозначение детали   1.400-15.B1.120 1.400-15.B1.120-01 1.400-15.B1.120-02 1.400-15.B1.120-03 1.400-15.B1.120-04 1.400-15.B1.120-05
Закладные изделия МН 106
Наименование характеристики Обозначение Значение закладных изделий
МН 106-1 МН 106-2 МН 106-3 МН 106-4 МН 106-5 МН 106-6
Закладные изделия МН 106
Размер пластины, мм А 100
Размер пластины, мм B 150
Размер пластины, мм б 6
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0.7
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0,5 0,4 0,3 0,5 0,4 0,1
Итого, кг   1.2 1.1 1 1.6 1.5 1.2
Обозначение детали   1.400-15.B1.120-06 1.400-15.B1.120-07 1.400-15.B1.120-08 1.400-15.B1.120-09 1.400-15.B1.120-10 1.400-15.B1.120-11
Закладные изделия МН 107
Наименование характеристики Обозначение Значение закладных изделий
МН 107-1 МН 107-2 МН 107-3 МН 107-4 МН 107-5 МН 107-6
Закладные изделия МН 107
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 30
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 0.9
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0,5 0,4 0,3 0,5 0,4 0,1
Итого, кг   1.4 1.3 1.2 1.8 1.7 1.4
Обозначение детали   1.400-15.B1.120-12 1.400-15.B1.120-13 1.400-15.B1.120-14 1.400-15.B1.120-15 1.400-15.B1.120-16 1.400-15.B1.120-17
Закладные изделия МН 108
Наименование характеристики Обозначение Значение закладных изделий
МН 108-1 МН 108-2 МН 108-3 МН 108-4 МН 108-5 МН 108-6
Закладные изделия МН 108
Размер пластины, мм А 100
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.3
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   3 2.6 2.3 3.8 3.4 2.7
Обозначение детали   1.400-15.B1.120-18 1.400-15.B1.120-19 1.400-15.B1.120-20 1.400-15.B1.120-21 1.400-15.B1.120-22 1.400-15.B1.120-23
Закладные изделия МН 109
Наименование характеристики Обозначение Значение закладных изделий
МН 109-1 МН 109-2 МН 109-3 МН 109-4 МН 109-5 МН 109-6
Закладные изделия МН 109
Размер пластины, мм А 100
Размер пластины, мм B 250
Размер пластины, мм б 6
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.2
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4 0.3 0.5 0.4 0.1
Итого, кг   1.7 1.6 1.5 2.1 2 1.7
Обозначение детали   1.400-15.B1.120-24 1.400-15.B1.120-25 1.400-15.B1.120-26 1.400-15.B1.120-27 1.400-15.B1.120-28 1.400-15.B1.120-29
Закладные изделия МН 110
Наименование характеристики Обозначение Значение закладных изделий
МН 110-1 МН 110-2 МН 110-3 МН 110-4 МН 110-5 МН 110-6
Закладные изделия МН 110
Размер пластины, мм А 100
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.6
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   3.3 2.9 2.6 4.1 3.7 3
Обозначение детали   1.400-15.B1.120-30 1.400-15.B1.120-31 1.400-15.B1.120-32 1.400-15.B1.120-33 1.400-15.B1.120-34 1.400-15.B1.120-35
Закладные изделия МН 111
Наименование характеристики Обозначение Значение закладных изделий
МН 111-1 МН 111-2 МН 111-3 МН 111-4 МН 111-5 МН 111-6
Закладные изделия МН 111
Размер пластины, мм А 150
Размер пластины, мм B 150
Размер пластины, мм б 6
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.1
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4 0.3 0.5 0.4 0.1
Итого, кг   1.6 1.5 1.4 2 1.9 1.6
Обозначение детали   1.400-15.B1.120-36 1.400-15.B1.120-37 1.400-15.B1.120-38 1.400-15.B1.120-39 1.400-15.B1.120-40 1.400-15.B1.120-41
Закладные изделия МН 112
Наименование характеристики Обозначение Значение закладных изделий
МН 112-1 МН 112-2 МН 112-3 МН 112-4 МН 112-5 МН 112-6
Закладные изделия МН 112
Размер пластины, мм А 150
Размер пластины, мм B 150
Размер пластины, мм б 8
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.4
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   3.1 2.7 2.4 3.9 3.5 2.8
Обозначение детали   1.400-15.B1.120-42 1.400-15.B1.120-43 1.400-15.B1.120-44 1.400-15.B1.120-45 1.400-15.B1.120-46 1.400-15.B1.120-47
Закладные изделия МН 113
Наименование характеристики Обозначение Значение закладных изделий
МН 113-1 МН 113-2 МН 113-3 МН 113-4 МН 113-5 МН 113-6
Закладные изделия МН 113
Размер пластины, мм А 150
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.4
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4 0.3 0.5 0.4 0.1
Итого, кг   1.9 1.8 1.7 2.3 2.2 1.9
Обозначение детали   1.400-15.B1.120-48 1.400-15.B1.120-49 1.400-15.B1.120-50 1.400-15.B1.120-51 1.400-15.B1.120-52 1.400-15.B1.120-53
Закладные изделия МН 114
Наименование характеристики Обозначение Значение закладных изделий
МН 114-1 МН 114-2 МН 114-3 МН 114-4 МН 114-5 МН 114-6
Закладные изделия МН 114
Размер пластины, мм А 150
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.9
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   3.6 3.2 2.9 4.4 4 3.3
Обозначение детали   1.400-15.B1.120-54 1.400-15.B1.120-55 1.400-15.B1.120-56 1.400-15.B1.120-57 1.400-15.B1.120-58 1.400-15.B1.120-59
Закладные изделия МН 115
Наименование характеристики Обозначение Значение закладных изделий
МН 115-1 МН 115-2 МН 115-3 МН 115-4 МН 115-5 МН 115-6
Закладные изделия МН 115
Размер пластины, мм А 150
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.8
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.5 0.4 0.3 0.5 0.4 0.1
Итого, кг   2.3 2.2 2.1 2.7 2.6 2.3
Обозначение детали   1.400-15.B1.120-60 1.400-15.B1.120-61 1.400-15.B1.120-62 1.400-15.B1.120-63 1.400-15.B1.120-64 1.400-15.B1.120-65
Закладные изделия МН 116
Наименование характеристики Обозначение Значение закладных изделий
МН 116-1 МН 116-2 МН 116-3 МН 116-4 МН 116-5 МН 116-6
Закладные изделия МН 116
Размер пластины, мм А 150
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.4
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   4.1 3.7 3.4 4.9 4.5 3.8
Обозначение детали   1.400-15.B1.120-66 1.400-15.B1.120-67 1.400-15.B1.120-68 1.400-15.B1.120-69 1.400-15.B1.120-70 1.400-15.B1.120-71
Закладные изделия МН 117
Наименование характеристики Обозначение Значение закладных изделий
МН 117-1 МН 117-2 МН 117-3 МН 117-4 МН 117-5 МН 117-6
Закладные изделия МН 117
Размер пластины, мм А 200
Размер пластины, мм B 200
Размер пластины, мм б 6
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.9
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4 0.3 0.5 0.4 0.1
Итого, кг   2.4 2.3 2.2 2.8 2.7 2.4
Обозначение детали   1.400-15.B1.130 1.400-15.B1.130-01 1.400-15.B1.130-02 1.400-15.B1.130-03 1.400-15.B1.130-04 1.400-15.B1.130-05
Закладные изделия МН 118
Наименование характеристики Обозначение Значение закладных изделий
МН 118-1 МН 118-2 МН 118-3 МН 118-4 МН 118-5 МН 118-6
Закладные изделия МН 118
Размер пластины, мм А 200
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 2.5
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   4.2 3.8 3.5 5 4.6 3.9
Обозначение детали   1.400-15.B1.130-06 1.400-15.B1.130-07 1.400-15.B1.130-08 1.400-15.B1.130-09 1.400-15.B1.130-10 1.400-15.B1.130-11
Закладные изделия МН 119
Наименование характеристики Обозначение Значение закладных изделий
МН 119-1 МН 119-2 МН 119-3 МН 119-4 МН 119-5 МН 119-6
Закладные изделия МН 119
Размер пластины, мм А 200
Размер пластины, мм B 250
Размер пластины, мм б 6
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.4
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.4 0.4 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5 0.4 0.3 0.5 0.4 0.1
Итого, кг   2.9 2.8 2.7 3.3 3.2 2.9
Обозначение детали   1.400-15.B1.130-12 1.400-15.B1.130-13 1.400-15.B1.130-14 1.400-15.B1.130-15 1.400-15.B1.130-16 1.400-15.B1.130-17
Закладные изделия МН 120
Наименование характеристики Обозначение Значение закладных изделий
МН 120-1 МН 120-2 МН 120-3 МН 120-4 МН 120-5 МН 120-6
Закладные изделия МН 120
Размер пластины, мм А 200
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 3.1
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   4.8 4.4 4.1 5.6 5.2 4.5
Обозначение детали   1.400-15.B1.130-18 1.400-15.B1.130-19 1.400-15.B1.130-20 1.400-15.B1.130-21 1.400-15.B1.130-22 1.400-15.B1.130-23
Закладные изделия МН 121
Наименование характеристики Обозначение Значение закладных изделий
МН 121-1 МН 121-2 МН 121-3 МН 121-4 МН 121-5 МН 121-6
Закладные изделия МН 121
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф10AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 3.8 3.8 3.8 4.2 4.2 4.2
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.9 0.7 0.6 0.9 0.7 0.3
Итого, кг   4.7 4.5 4.4 5.1 4.9 4.5
Обозначение детали   1.400-15.B1.130-24 1.400-15.B1.130-25 1.400-15.B1.130-26 1.400-15.B1.130-27 1.400-15.B1.130-28 1.400-15.B1.130-29
Закладные изделия МН 122
Наименование характеристики Обозначение Значение закладных изделий
МН 122-1 МН 122-2 МН 122-3 МН 122-4 МН 122-5 МН 122-6
Закладные изделия МН 122
Размер пластины, мм А 250
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф10AIII
Длина анкеров, мм L 370 270 220 370 270 120
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 3.9 3.9 3.9 4.3 4.3 4.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.9 0.7 0.6 0.9 0.7 0.3
Итого, кг   4.8 4.6 4.5 5.2 5 4.6
Обозначение детали   1.400-15.B1.130-30 1.400-15.B1.130-31 1.400-15.B1.130-32 1.400-15.B1.130-33 1.400-15.B1.130-34 1.400-15.B1.130-35
Закладные изделия МН 123
Наименование характеристики Обозначение Значение закладных изделий
МН 123-1 МН 123-2 МН 123-3 МН 123-4 МН 123-5 МН 123-6
Закладные изделия МН 123
Размер пластины, мм А 250
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 4.9 4.9 4.9 5.7 5.7 5.7
Выборка стали на 1 изделие (арм. AIII ф14), кг 2.6 2 1.6 2.6 2 0.8
Итого, кг   7.5 6.9 6.5 8.3 7.7 6.5
Обозначение детали   1.400-15.B1.130-36 1.400-15.B1.130-37 1.400-15.B1.130-38 1.400-15.B1.130-39 1.400-15.B1.130-40 1.400-15.B1.130-41
Закладные изделия МН 124
Наименование характеристики Обозначение Значение закладных изделий
МН 124-1 МН 124-2 МН 124-3 МН 124-4 МН 124-5 МН 124-6
Закладные изделия МН 124
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф10AIII
Длина анкеров, мм L 370 270 220 370 270 120
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 4.7 4.7 4.7 5.1 5.1 5.1
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.9 0.7 0.6 0.9 0.7 0.3
Итого, кг   5.6 5.4 5.3 6 5.8 5.4
Обозначение детали   1.400-15.B1.130-42 1.400-15.B1.130-43 1.400-15.B1.130-44 1.400-15.B1.130-45 1.400-15.B1.130-46 1.400-15.B1.130-47
Закладные изделия МН 125
Наименование характеристики Обозначение Значение закладных изделий
МН 125-1 МН 125-2 МН 125-3 МН 125-4 МН 125-5 МН 125-6
Закладные изделия МН 125
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 5.9 5.9 5.9 6.7 6.7 6.7
Выборка стали на 1 изделие (арм. AIII ф14), кг 2.6 2 1.6 2.6 2 0.8
Итого, кг   8.5 7.9 7.5 9.3 8.7 7.5
Обозначение детали   1.400-15.B1.130-48 1.400-15.B1.130-49 1.400-15.B1.130-50 1.400-15.B1.130-51 1.400-15.B1.130-52 1.400-15.B1.130-53
Закладные изделия МН 126
Наименование характеристики Обозначение Значение закладных изделий
МН 126-1 МН 126-2 МН 126-3 МН 126-4 МН 126-5 МН 126-6
Закладные изделия МН 126
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 220
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 5.7
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8 0.8 0.8
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.7 1.3 1 1.7 1.3 0.6
Итого, кг   7.4 7 6.7 8.2 7.8 7.1
Обозначение детали   1.400-15.B1.130-54 1.400-15.B1.130-55 1.400-15.B1.130-56 1.400-15.B1.130-57 1.400-15.B1.130-58 1.400-15.B1.130-59
Закладные изделия МН 127
Наименование характеристики Обозначение Значение закладных изделий
МН 127-1 МН 127-2 МН 127-3 МН 127-4 МН 127-5 МН 127-6
Закладные изделия МН 127
Размер пластины, мм А 100
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.10) 40х40х8 (шт.10) 40х40х8 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 4.7
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1 1 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1 0.8 1.2 1 0.3
Итого, кг   5.9 5.7 5.5 6.9 6.7 6
Обозначение детали   1.400-15.B1.140 1.400-15.B1.140-01 1.400-15.B1.140-02 1.400-15.B1.140-03 1.400-15.B1.140-04 1.400-15.B1.140-05
Закладные изделия МН 128
Наименование характеристики Обозначение Значение закладных изделий
МН 128-1 МН 128-2 МН 128-3 МН 128-4 МН 128-5 МН 128-6
Закладные изделия МН 128
Размер пластины, мм А 150
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.10) 40х40х8 (шт.10) 40х40х8 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 7.1
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1 1 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1 0.8 1.2 1 0.3
Итого, кг   8.3 8.1 7.9 9.3 9.1 8.4
Обозначение детали   1.400-15.B1.140-06 1.400-15.B1.140-07 1.400-15.B1.140-08 1.400-15.B1.140-09 1.400-15.B1.140-10 1.400-15.B1.140-11
Закладные изделия МН 129
Наименование характеристики Обозначение Значение закладных изделий
МН 129-1 МН 129-2 МН 129-3 МН 129-4 МН 129-5 МН 129-6
Закладные изделия МН 129
Размер пластины, мм А 200
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.10) 40х40х8 (шт.10) 40х40х8 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 9.4
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1 1 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1 0.8 1.2 1 0.3
Итого, кг   10.6 10.4 10.2 11.6 11.4 10.7
Обозначение детали   1.400-15.B1.140-12 1.400-15.B1.140-13 1.400-15.B1.140-14 1.400-15.B1.140-15 1.400-15.B1.140-16 1.400-15.B1.140-17
Закладные изделия МН 130
Наименование характеристики Обозначение Значение закладных изделий
МН 130-1 МН 130-2 МН 130-3 МН 130-4 МН 130-5 МН 130-6
Закладные изделия МН 130
Размер пластины, мм А 200
Размер пластины, мм B п.м.
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.10) 50х50х10 (шт.10) 50х50х10 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 12.6
Выборка стали на 1 изделие (профильная сталь), кг -б=8 2 2 2
Выборка стали на 1 изделие (арм. AIII ф12), кг 4.2 3.3 2.4 4.2 3.3 1.5
Итого, кг   16.8 15.9 15 18.8 17.9 16.1
Обозначение детали   1.400-15.B1.140-18 1.400-15.B1.140-19 1.400-15.B1.140-20 1.400-15.B1.140-21 1.400-15.B1.140-22 1.400-15.B1.140-23
Закладные изделия МН 131
Наименование характеристики Обозначение Значение закладных изделий
МН 131-1 МН 131-2 МН 131-3 МН 131-4 МН 131-5 МН 131-6
Закладные изделия МН 131
Размер пластины, мм А 250
Размер пластины, мм B п.м.
Размер пластины, мм б 6
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.10) 40х40х8 (шт.10) 40х40х8 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 11.8
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1 1 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1 0.8 1.2 1 0.3
Итого, кг   13 12.8 12.6 14 13.8 13.1
Обозначение детали   1.400-15.B1.140-24 1.400-15.B1.140-25 1.400-15.B1.140-26 1.400-15.B1.140-27 1.400-15.B1.140-28 1.400-15.B1.140-29
Закладные изделия МН 132
Наименование характеристики Обозначение Значение закладных изделий
МН 132-1 МН 132-2 МН 132-3 МН 132-4 МН 132-5 МН 132-6
Закладные изделия МН 132
Размер пластины, мм А 250
Размер пластины, мм B п.м.
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.10) 50х50х10 (шт.10) 50х50х10 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 15.7
Выборка стали на 1 изделие (профильная сталь), кг -б=10 2 2 2
Выборка стали на 1 изделие (арм. AIII ф12), кг 4.2 3.3 2.4 4.2 3.3 1.5
Итого, кг   19.9 19 18.1 21.9 21 19.2
Обозначение детали   1.400-15.B1.140-30 1.400-15.B1.140-31 1.400-15.B1.140-32 1.400-15.B1.140-33 1.400-15.B1.140-34 1.400-15.B1.140-35
Закладные изделия МН 133
Наименование характеристики Обозначение Значение закладных изделий
МН 133-1 МН 133-2 МН 133-3 МН 133-4 МН 133-5 МН 133-6
Закладные изделия МН 133
Размер пластины, мм А 100
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 60
Привязки анкеров, мм а2 20
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 1.6
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.2 1.2 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.5 2 1.4 2.5 2 0.9
Итого, кг   4.1 3.6 3 5.3 4.8 3.7
Обозначение детали   1.400-15.B1.150 1.400-15.B1.150-01 1.400-15.B1.150-02 1.400-15.B1.150-03 1.400-15.B1.150-04 1.400-15.B1.150-05
Закладные изделия МН 132
Наименование характеристики Обозначение Значение закладных изделий
МН 132-1 МН 132-2 МН 132-3 МН 132-4 МН 132-5 МН 132-6
Закладные изделия МН 132
Размер пластины, мм А 250
Размер пластины, мм B п.м.
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 200
Количество и диаметр анкеров   10ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.10) 50х50х10 (шт.10) 50х50х10 (шт.10)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 15.7
Выборка стали на 1 изделие (профильная сталь), кг -б=10 2 2 2
Выборка стали на 1 изделие (арм. AIII ф12), кг 4.2 3.3 2.4 4.2 3.3 1.5
Итого, кг   19.9 19 18.1 21.9 21 19.2
Обозначение детали   1.400-15.B1.140-30 1.400-15.B1.140-31 1.400-15.B1.140-32 1.400-15.B1.140-33 1.400-15.B1.140-34 1.400-15.B1.140-35
Закладные изделия МН 134
Наименование характеристики Обозначение Значение закладных изделий
МН 134-1 МН 134-2 МН 134-3 МН 134-4 МН 134-5 МН 134-6
Закладные изделия МН 134
Размер пластины, мм А 150
Размер пластины, мм B 300
Размер пластины, мм б 6
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.6) 40х40х8 (шт.6) 40х40х8 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 2.1
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.6 0.6 0.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7 0.6 0.5 0.7 0.6 0.2
Итого, кг   2.8 2.7 2.6 3.4 3.3 2.9
Обозначение детали   1.400-15.B1.150-06 1.400-15.B1.150-07 1.400-15.B1.150-08 1.400-15.B1.150-09 1.400-15.B1.150-10 1.400-15.B1.150-11
Закладные изделия МН 135
Наименование характеристики Обозначение Значение закладных изделий
МН 135-1 МН 135-2 МН 135-3 МН 135-4 МН 135-5 МН 135-6
Закладные изделия МН 135
Размер пластины, мм А 150
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 2.8
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.2 1.2 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.5 2 1.4 2.5 2 0.9
Итого, кг   5.3 4.8 4.2 6.5 6 4.9
Обозначение детали   1.400-15.B1.150-12 1.400-15.B1.150-13 1.400-15.B1.150-14 1.400-15.B1.150-15 1.400-15.B1.150-16 1.400-15.B1.150-17
Закладные изделия МН 136
Наименование характеристики Обозначение Значение закладных изделий
МН 136-1 МН 136-2 МН 136-3 МН 136-4 МН 136-5 МН 136-6
Закладные изделия МН 136
Размер пластины, мм А 200
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   6ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 3.9 3.9 3.9 5.1 5.1 5.1
Выборка стали на 1 изделие (арм. AIII ф14), кг 3.9 3.1 2.3 3.9 3.1 1.3
Итого, кг   7.8 7 6.2 9 8.2 6.4
Обозначение детали   1.400-15.B1.150-18 1.400-15.B1.150-19 1.400-15.B1.150-20 1.400-15.B1.150-21 1.400-15.B1.150-22 1.400-15.B1.150-23
Закладные изделия МН 137
Наименование характеристики Обозначение Значение закладных изделий
МН 137-1 МН 137-2 МН 137-3 МН 137-4 МН 137-5 МН 137-6
Закладные изделия МН 137
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 3.8
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.2 1.2 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.5 2 1.4 2.5 2 0.9
Итого, кг   6.3 5.8 5.2 7.5 7 5.9
Обозначение детали   1.400-15.B1.150-24 1.400-15.B1.150-25 1.400-15.B1.150-26 1.400-15.B1.150-27 1.400-15.B1.150-28 1.400-15.B1.150-29
Закладные изделия МН 138
Наименование характеристики Обозначение Значение закладных изделий
МН 138-1 МН 138-2 МН 138-3 МН 138-4 МН 138-5 МН 138-6
Закладные изделия МН 138
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 12
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.6) 60х60х12 (шт.6) 60х60х12 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 5.7 5.7 5.7 7.7 7.7 7.7
Выборка стали на 1 изделие (арм. AIII ф16), кг 5.9 4.4 3.5 5.9 4.4 2
Итого, кг   11.6 10.1 9.2 13.6 12.1 9.7
Обозначение детали   1.400-15.B1.150-30 1.400-15.B1.150-31 1.400-15.B1.150-32 1.400-15.B1.150-33 1.400-15.B1.150-34 1.400-15.B1.150-35
Закладные изделия МН 139
Наименование характеристики Обозначение Значение закладных изделий
МН 139-1 МН 139-2 МН 139-3 МН 139-4 МН 139-5 МН 139-6
Закладные изделия МН 139
Размер пластины, мм А 200
Размер пластины, мм B 400
Размер пластины, мм б 6
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф8AIII
Длина анкеров, мм L 300 250 200 300 250 80
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.6) 40х40х8 (шт.6) 40х40х8 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=6 3.8
Выборка стали на 1 изделие (профильная сталь), кг -б=8 0.6 0.6 0.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7 0.6 0.5 0.7 0.6 0.2
Итого, кг   4.5 4.4 4.3 5.1 5 4.6
Обозначение детали   1.400-15.B1.150-36 1.400-15.B1.150-37 1.400-15.B1.150-38 1.400-15.B1.150-39 1.400-15.B1.150-40 1.400-15.B1.150-41
Закладные изделия МН 140
Наименование характеристики Обозначение Значение закладных изделий
МН 140-1 МН 140-2 МН 140-3 МН 140-4 МН 140-5 МН 140-6
Закладные изделия МН 140
Размер пластины, мм А 200
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 5
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.2 1.2 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.5 2 1.4 2.5 2 0.9
Итого, кг   7.5 7 6.4 8.7 8.2 7.1
Обозначение детали   1.400-15.B1.150-42 1.400-15.B1.150-43 1.400-15.B1.150-44 1.400-15.B1.150-45 1.400-15.B1.150-46 1.400-15.B1.150-47
Закладные изделия МН 141
Наименование характеристики Обозначение Значение закладных изделий
МН 141-1 МН 141-2 МН 141-3 МН 141-4 МН 141-5 МН 141-6
Закладные изделия МН 141
Размер пластины, мм А 200
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.6) 60х60х12 (шт.6) 60х60х12 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 7.5 7.5 7.5 9.5 9.5 9.5
Выборка стали на 1 изделие (арм. AIII ф16), кг 5.9 4.4 3.5 5.9 4.4 2
Итого, кг   13.4 11.9 11 15.4 13.9 11.5
Обозначение детали   1.400-15.B1.150-48 1.400-15.B1.150-49 1.400-15.B1.150-50 1.400-15.B1.150-51 1.400-15.B1.150-52 1.400-15.B1.150-53
Закладные изделия МН 142
Наименование характеристики Обозначение Значение закладных изделий
МН 142-1 МН 142-2 МН 142-3 МН 142-4 МН 142-5 МН 142-6
Закладные изделия МН 142
Размер пластины, мм А 250
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф10AIII
Длина анкеров, мм L 370 270 220 370 270 120
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.6) 40х40х8 (шт.6) 40х40х8 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 6.3 6.3 6.3 6.9 6.9 6.9
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.4 1 0.8 1.4 1 0.4
Итого, кг   7.7 7.3 7.1 8.3 7.9 7.3
Обозначение детали   1.400-15.B1.150-54 1.400-15.B1.150-55 1.400-15.B1.150-56 1.400-15.B1.150-57 1.400-15.B1.150-58 1.400-15.B1.150-59
Закладные изделия МН 143
Наименование характеристики Обозначение Значение закладных изделий
МН 143-1 МН 143-2 МН 143-3 МН 143-4 МН 143-5 МН 143-6
Закладные изделия МН 143
Размер пластины, мм А 250
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф10AIII
Длина анкеров, мм L 370 270 220 370 270 220
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.6) 40х40х8 (шт.6) 40х40х8 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.9 7.9 7.9 8.5 8.5 8.5
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.4 1 0.8 1.4 1 0.4
Итого, кг   9.3 8.9 8.7 9.9 9.5 8.9
Обозначение детали   1.400-15.B1.150-60 1.400-15.B1.150-61 1.400-15.B1.150-62 1.400-15.B1.150-63 1.400-15.B1.150-64 1.400-15.B1.150-65
Закладные изделия МН 144
Наименование характеристики Обозначение Значение закладных изделий
МН 144-1 МН 144-2 МН 144-3 МН 144-4 МН 144-5 МН 144-6
Закладные изделия МН 144
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 220
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.5
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.2 1.2 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.5 2 1.4 2.5 2 0.9
Итого, кг   10 9.5 8.9 11.2 10.7 9.6
Обозначение детали   1.400-15.B1.150-66 1.400-15.B1.150-67 1.400-15.B1.150-68 1.400-15.B1.150-69 1.400-15.B1.150-70 1.400-15.B1.150-71
Закладные изделия МН 145
Наименование характеристики Обозначение Значение закладных изделий
МН 145-1 МН 145-2 МН 145-3 МН 145-4 МН 145-5 МН 145-6
Закладные изделия МН 145
Размер пластины, мм А 300
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 220
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.6) 50х50х10 (шт.6) 50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.2 1.2 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.5 2 1.4 2.5 2 0.9
Итого, кг   11.9 11.4 10.8 13.1 12.6 11.5
Обозначение детали   1.400-15.B1.150-72 1.400-15.B1.150-73 1.400-15.B1.150-74 1.400-15.B1.150-75 1.400-15.B1.150-76 1.400-15.B1.150-77
Закладные изделия МН 146
Наименование характеристики Обозначение Значение закладных изделий
МН 146-1 МН 146-2 МН 146-3 МН 146-4 МН 146-5 МН 146-6
Закладные изделия МН 146
Размер пластины, мм А 250
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   8ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.8) 50х50х10 (шт.8) 50х50х10 (шт.8)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 4.9 4.9 4.9 6.5 6.5 6.5
Выборка стали на 1 изделие (арм. AIII ф14), кг 5.2 4.1 3.1 5.2 4.1 1.7
Итого, кг   10.1 9 8 11.7 10.6 8.2
Обозначение детали   1.400-15.B1.160 1.400-15.B1.160-01 1.400-15.B1.160-02 1.400-15.B1.160-03 1.400-15.B1.160-04 1.400-15.B1.160-05
Закладные изделия МН 147
Наименование характеристики Обозначение Значение закладных изделий
МН 147-1 МН 147-2 МН 147-3 МН 147-4 МН 147-5 МН 147-6
Закладные изделия МН 147
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.8) 50х50х10 (шт.8) 50х50х10 (шт.8)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 5.9 5.9 5.9 7.5 7.5 7.5
Выборка стали на 1 изделие (арм. AIII ф14), кг 5.2 4.1 3.1 5.2 4.1 1.7
Итого, кг   11.1 10 9 12.7 11.6 9.2
Обозначение детали   1.400-15.B1.160-06 1.400-15.B1.160-07 1.400-15.B1.160-08 1.400-15.B1.160-09 1.400-15.B1.160-10 1.400-15.B1.160-11
Закладные изделия МН 148
Наименование характеристики Обозначение Значение закладных изделий
МН 148-1 МН 148-2 МН 148-3 МН 148-4 МН 148-5 МН 148-6
Закладные изделия МН 148
Размер пластины, мм А 250
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.8) 50х50х10 (шт.8) 50х50х10 (шт.8)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 7.9 7.9 7.9 9.5 9.5 9.5
Выборка стали на 1 изделие (арм. AIII ф14), кг 5.2 4.1 3.1 5.2 4.1 1.7
Итого, кг   13.1 12 11 14.7 13.6 11.2
Обозначение детали   1.400-15.B1.160-12 1.400-15.B1.160-13 1.400-15.B1.160-14 1.400-15.B1.160-15 1.400-15.B1.160-16 1.400-15.B1.160-17
Закладные изделия МН 149
Наименование характеристики Обозначение Значение закладных изделий
МН 149-1 МН 149-2 МН 149-3 МН 149-4 МН 149-5 МН 149-6
Закладные изделия МН 149
Размер пластины, мм А 250
Размер пластины, мм B 500
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.8) 50х50х10 (шт.8) 50х50х10 (шт.8)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 9.8 9.8 9.8 11.4 11.4 11.4
Выборка стали на 1 изделие (арм. AIII ф14), кг 5.2 4.1 3.1 5.2 4.1 1.7
Итого, кг   15 13.9 12.9 16.6 15.5 13.1
Обозначение детали   1.400-15.B1.160-18 1.400-15.B1.160-19 1.400-15.B1.160-20 1.400-15.B1.160-21 1.400-15.B1.160-22 1.400-15.B1.160-23
Закладные изделия МН 150
Наименование характеристики Обозначение Значение закладных изделий
МН 150-1 МН 150-2 МН 150-3 МН 150-4 МН 150-5 МН 150-6
Закладные изделия МН 150
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.8) 50х50х10 (шт.8) 50х50х10 (шт.8)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 5.7
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.6 1.6 1.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.4 2.6 1.9 3.4 2.6 1.2
Итого, кг   9.1 8.3 7.6 10.7 9.9 8.5
Обозначение детали   1.400-15.B1.160-24 1.400-15.B1.160-25 1.400-15.B1.160-26 1.400-15.B1.160-27 1.400-15.B1.160-28 1.400-15.B1.160-29
Закладные изделия МН 151
Наименование характеристики Обозначение Значение закладных изделий
МН 151-1 МН 151-2 МН 151-3 МН 151-4 МН 151-5 МН 151-6
Закладные изделия МН 151
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 12
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.8) 60х60х12 (шт.8) 60х60х12 (шт.8)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 8.5 8.5 8.5 11.2 11.2 11.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 7.8 5.8 4.7 7.8 5.8 2.6
Итого, кг   16.3 14.3 13.2 19 17 13.8
Обозначение детали   1.400-15.B1.160-30 1.400-15.B1.160-31 1.400-15.B1.160-32 1.400-15.B1.160-33 1.400-15.B1.160-34 1.400-15.B1.160-35
Закладные изделия МН 152
Наименование характеристики Обозначение Значение закладных изделий
МН 152-1 МН 152-2 МН 152-3 МН 152-4 МН 152-5 МН 152-6
Закладные изделия МН 152
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.9) 50х50х10 (шт.9) 50х50х10 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.5
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.8 1.8 1.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.8 3 2.2 3.8 3 1.4
Итого, кг   11.3 10.5 9.7 13.1 12.3 10.7
Обозначение детали   1.400-15.B1.170 1.400-15.B1.170-01 1.400-15.B1.170-02 1.400-15.B1.170-03 1.400-15.B1.170-04 1.400-15.B1.170-05
Закладные изделия МН 153
Наименование характеристики Обозначение Значение закладных изделий
МН 153-1 МН 153-2 МН 153-3 МН 153-4 МН 153-5 МН 153-6
Закладные изделия МН 153
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.9) 60х60х12 (шт.9) 60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 11.3 11.3 11.3 14.4 14.4 14.4
Выборка стали на 1 изделие (арм. AIII ф16), кг 8.8 6.6 5.3 8.8 6.6 3
Итого, кг   20.1 17.9 16.6 23.2 21 17.4
Обозначение детали   1.400-15.B1.170-06 1.400-15.B1.170-07 1.400-15.B1.170-08 1.400-15.B1.170-09 1.400-15.B1.170-10 1.400-15.B1.170-11
Закладные изделия МН 154
Наименование характеристики Обозначение Значение закладных изделий
МН 154-1 МН 154-2 МН 154-3 МН 154-4 МН 154-5 МН 154-6
Закладные изделия МН 154
Размер пластины, мм А 300
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.9) 50х50х10 (шт.9) 50х50х10 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.8 1.8 1.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.8 3 2.2 3.8 3 1.4
Итого, кг   13.2 12.4 11.6 15 14.2 12.6
Обозначение детали   1.400-15.B1.170-12 1.400-15.B1.170-13 1.400-15.B1.170-14 1.400-15.B1.170-15 1.400-15.B1.170-16 1.400-15.B1.170-17
Закладные изделия МН 155
Наименование характеристики Обозначение Значение закладных изделий
МН 155-1 МН 155-2 МН 155-3 МН 155-4 МН 155-5 МН 155-6
Закладные изделия МН 155
Размер пластины, мм А 300
Размер пластины, мм B 500
Размер пластины, мм б 12
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.9) 60х60х12 (шт.9) 60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 14.1 14.1 14.1 17.2 17.2 17.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 8.8 6.6 5.3 8.8 6.6 3
Итого, кг   22.9 20.7 19.4 26 23.8 20.2
Обозначение детали   1.400-15.B1.170-18 1.400-15.B1.170-19 1.400-15.B1.170-20 1.400-15.B1.170-21 1.400-15.B1.170-22 1.400-15.B1.170-23
Закладные изделия МН 156
Наименование характеристики Обозначение Значение закладных изделий
МН 156-1 МН 156-2 МН 156-3 МН 156-4 МН 156-5 МН 156-6
Закладные изделия МН 156
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.9) 50х50х10 (шт.9) 50х50х10 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 10.1
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.8 1.8 1.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.8 3 2.2 3.8 3 1.4
Итого, кг   13.9 20.7 19.4 26 23.8 20.2
Обозначение детали   1.400-15.B1.170-24 1.400-15.B1.170-25 1.400-15.B1.170-26 1.400-15.B1.170-27 1.400-15.B1.170-28 1.400-15.B1.170-29
Закладные изделия МН 157
Наименование характеристики Обозначение Значение закладных изделий
МН 157-1 МН 157-2 МН 157-3 МН 157-4 МН 157-5 МН 157-6
Закладные изделия МН 157
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф14AIII
Длина анкеров, мм L 540 420 320 540 420 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.9) 50х50х10 (шт.9) 50х50х10 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 12.6 12.6 12.6 14.4 14.4 14.4
Выборка стали на 1 изделие (арм. AIII ф14), кг 5.9 4.6 3.5 5.9 4.6 1.9
Итого, кг   18.5 17.2 16.1 20.3 19 16.3
Обозначение детали   1.400-15.B1.170-30 1.400-15.B1.170-31 1.400-15.B1.170-32 1.400-15.B1.170-33 1.400-15.B1.170-34 1.400-15.B1.170-35
Закладные изделия МН 158
Наименование характеристики Обозначение Значение закладных изделий
МН 158-1 МН 158-2 МН 158-3 МН 158-4 МН 158-5 МН 158-6
Закладные изделия МН 158
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.9) 60х60х12 (шт.9) 60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 15.1 15.1 15.1 18.2 18.2 18.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 8.8 6.6 5.3 8.8 6.6 3
Итого, кг   23.9 21.7 20.4 27 24.8 21.2
Обозначение детали   1.400-15.B1.170-36 1.400-15.B1.170-37 1.400-15.B1.170-38 1.400-15.B1.170-39 1.400-15.B1.170-40 1.400-15.B1.170-41
Закладные изделия МН 159
Наименование характеристики Обозначение Значение закладных изделий
МН 159-1 МН 159-2 МН 159-3 МН 159-4 МН 159-5 МН 159-6
Закладные изделия МН 159
Размер пластины, мм А 400
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.9) 50х50х10 (шт.9) 50х50х10 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 12.6
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.8 1.8 1.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.8 3 2.2 3.8 3 1.4
Итого, кг   16.4 15.6 14.8 18.2 17.4 15.8
Обозначение детали   1.400-15.B1.180 1.400-15.B1.180-01 1.400-15.B1.180-02 1.400-15.B1.180-03 1.400-15.B1.180-04 1.400-15.B1.180-05
Закладные изделия МН 160
Наименование характеристики Обозначение Значение закладных изделий
МН 160-1 МН 160-2 МН 160-3 МН 160-4 МН 160-5 МН 160-6
Закладные изделия МН 160
Размер пластины, мм А 400
Размер пластины, мм B 500
Размер пластины, мм б 12
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.9) 60х60х12 (шт.9) 60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 18.8 18.8 18.8 21.9 21.9 21.9
Выборка стали на 1 изделие (арм. AIII ф16), кг 8.8 6.6 5.3 8.8 6.6 3
Итого, кг   27.6 25.4 24.1 30.7 28.5 24.9
Обозначение детали   1.400-15.B1.180-06 1.400-15.B1.180-07 1.400-15.B1.180-08 1.400-15.B1.180-09 1.400-15.B1.180-10 1.400-15.B1.180-11
Закладные изделия МН 161
Наименование характеристики Обозначение Значение закладных изделий
МН 161-1 МН 161-2 МН 161-3 МН 161-4 МН 161-5 МН 161-6
Закладные изделия МН 161
Размер пластины, мм А 500
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 210
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.9) 50х50х10 (шт.9) 50х50х10 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 15.7
Выборка стали на 1 изделие (профильная сталь), кг -б=10 1.8 1.8 1.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.8 3 2.2 3.8 3 1.4
Итого, кг   19.5 18.7 17.9 21.3 20.5 18.9
Обозначение детали   1.400-15.B1.180-12 1.400-15.B1.180-13 1.400-15.B1.180-14 1.400-15.B1.180-15 1.400-15.B1.180-16 1.400-15.B1.180-17
Закладные изделия МН 162
Наименование характеристики Обозначение Значение закладных изделий
МН 162-1 МН 162-2 МН 162-3 МН 162-4 МН 162-5 МН 162-6
Закладные изделия МН 162
Размер пластины, мм А 500
Размер пластины, мм B 500
Размер пластины, мм б 12
Привязки анкеров, мм а1 210
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.9) 60х60х12 (шт.9) 60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 23.6 23.6 23.6 26.7 26.7 26.7
Выборка стали на 1 изделие (арм. AIII ф16), кг 8.8 6.6 5.3 8.8 6.6 3
Итого, кг   32.4 30.2 28.9 35.5 33.3 29.7
Обозначение детали   1.400-15.B1.180-18 1.400-15.B1.180-19 1.400-15.B1.180-20 1.400-15.B1.180-21 1.400-15.B1.180-22 1.400-15.B1.180-23
Закладные изделия МН 163
Наименование характеристики Обозначение Значение закладных изделий
МН 163-1 МН 163-2 МН 163-3 МН 163-4 МН 163-5 МН 163-6
Закладные изделия МН 163
Размер пластины, мм А 400
Размер пластины, мм B 600
Размер пластины, мм б 8
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 170
Привязки анкеров, мм b2 45
Количество и диаметр анкеров   12ф12AIII
Длина анкеров, мм L 470 370 270 470 370 170
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.12) 50х50х10 (шт.12) 50х50х10 (шт.12)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 15.1
Выборка стали на 1 изделие (профильная сталь), кг -б=10 2.4 2.4 2.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 5 4 2.9 5 4 1.8
Итого, кг   20.1 19.1 18 23.5 21.5 19.3
Обозначение детали   1.400-15.B1.190 1.400-15.B1.190-01 1.400-15.B1.190-02 1.400-15.B1.190-03 1.400-15.B1.190-04 1.400-15.B1.190-05
Закладные изделия МН 164
Наименование характеристики Обозначение Значение закладных изделий
МН 164-1 МН 164-2 МН 164-3 МН 164-4 МН 164-5 МН 164-6
Закладные изделия МН 164
Размер пластины, мм А 400
Размер пластины, мм B 600
Размер пластины, мм б 12
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 170
Привязки анкеров, мм b2 45
Количество и диаметр анкеров   12ф16AIII
Длина анкеров, мм L 620 460 370 620 460 210
Размеры пластин усиления и кол-во, мм 60х60х12 (шт.12) 60х60х12 (шт.12) 60х60х12 (шт.12)
Выборка стали на 1 изделие (профильная сталь), кг -б=12 22.6 22.6 22.6 26.7 26.7 26.7
Выборка стали на 1 изделие (арм. AIII ф16), кг 11.8 8.8 7.1 11.8 8.8 4
Итого, кг   34.4 31.4 29.7 38.5 35.5 30.7
Обозначение детали   1.400-15.B1.190-06 1.400-15.B1.190-07 1.400-15.B1.190-08 1.400-15.B1.190-09 1.400-15.B1.190-10 1.400-15.B1.190-11
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Меркулова Олеся Александровна
Меркулова Олеся Александровна
Главный бухгалтер
Кузнецова Елена Сергеевна
Кузнецова Елена Сергеевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
